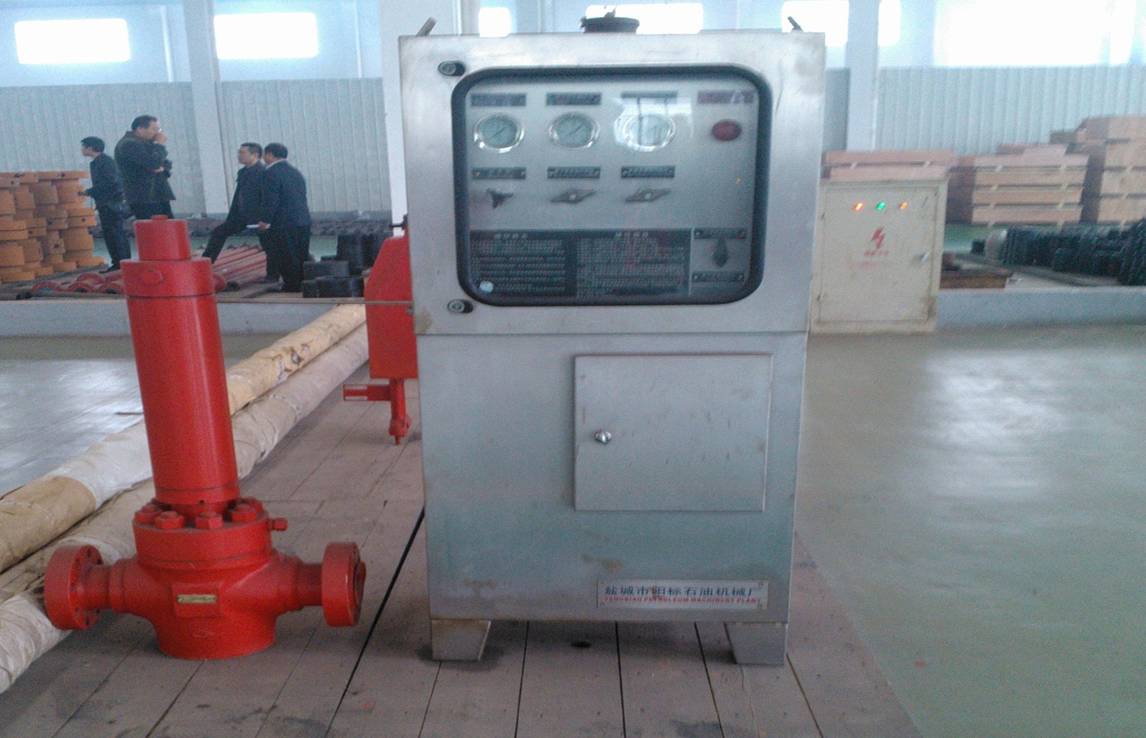

ESD紧急关闭系统
简介:
ESD紧急关闭系统是气驱动液压系统,由面板、液压系统、反馈元件组成。反馈系统元件为系统提供反馈信号,控制液压系统的启动或释放液压系统的压力。反馈原件包括:高低压设置阀、ESD按钮、易熔塞等,正常情况下气源驱动液压系统为控制头或地面安全阀的促动器提供液压源,使控制阀处于开启状态,应急情况下,借助系统反馈的信号释放掉液压源,控制阀快速关闭,关闭时间不得超过5秒,切断流体源。用于应急控制。
主要技术参数:
气源压力:58 ~ 145psi (0.4 ~1.0MPa)
气/手动液压泵(MAXIMATOR):间断输出最高压力6675psi, 两路输出
连续输出最高压力 5079psi
排 量 1.36L/min
压力比 1:47
最高输出压力:3000psi(21MPa)
工作温度:-20 ~ 121℃
动力介质:压缩空气
输出介质:任何无机液压油
油箱容积:30L
外壳及连接管:316L不锈钢
材料标准:NACE MR0175《天然气地面设施抗硫化物应力开裂技术金属材料要求》
材料等级:EE
防硫:NACE MR-0175
防爆等级要求符合API一类一区标准,防护等级达到IP67.
正压防爆。
