天然气脱水装置产品简介
井口天然气经过加热、分离后进入脱水装置吸附塔、塔内的4A型分子筛能有效吸附天然气中的水分，使天然气中的水含量达到车用压缩天然气水含量的要求。深度脱水装置及其设置有两种：
(1)低压脱水装置（又叫前置式脱水装置），设置在压缩机前，原料天然气经调压计量系统后，即进入深度脱水装置，经过脱除水分的天然气进入压缩机，对压缩机也有一定的保护作用;

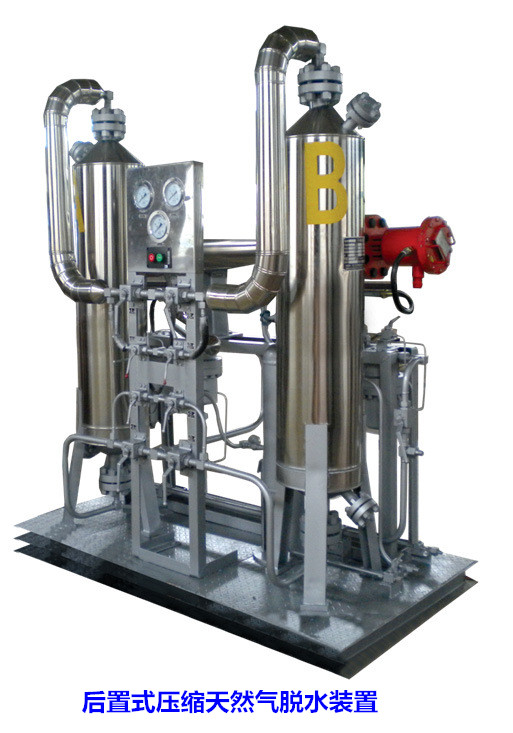

(2)高压脱水装置（又叫后置式脱水装置），设置在压缩机后，原料天然气经调压计量系统后即进入压缩机，压缩后的天然气压力升高至25MPa，然后进入深度脱水装置脱除水分。
技术参数:
前置式天然气脱水装置 | 后置式压缩天然气脱水 装置 | |
工作流量 | 500～20000m3/h | 2500m3/h（20MPa） |
工作介质 | 管网天然气、页岩气、煤层气、沼气 | 管网天然气、页岩气、煤层气、沼气 |
工作压力 | 0.1-0.8MPa | ≤25MPa |
进口温度 | -19～40℃ | -19～40℃ |
系统设计压力 | 1.0～9.0MPa | 27.5MPa |
再生时间 | ≤8h | ≤4h |
吸附剂 | 3A/4A分子筛 | 4A分子筛 |
出口常压露点 | ≤-55℃～-62℃ | ≤-60℃ |
再生冷却方式 | 风冷/水冷 | 风冷 |
出口过滤精度 | ≤3μm | ≤3μm |
电源 | 380V/50hz | 380V/50hz |
防护等级 | IP54或IP64 | IP64 |
防爆等级 | dⅡBT4 | dⅡBT4 |
再生气加热温度 | 150～230℃ | ≥180℃ |
工作方式 | 双塔／多塔交替“吸水-再生” 连续供气 | 双塔／多塔交替“吸水-再生” 连续供气 |
再生方式 | 闭式／开式循环、降压／等压再生／加热再生 | 外置电炉，降压再生 |

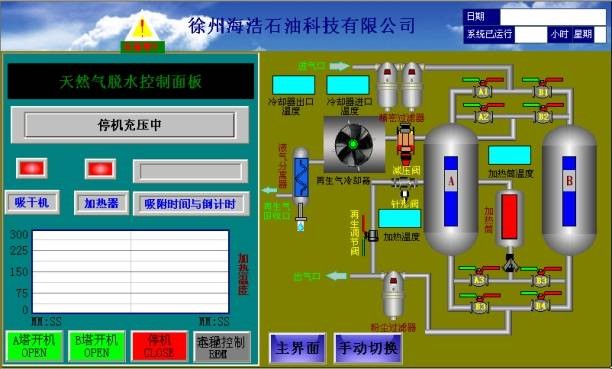

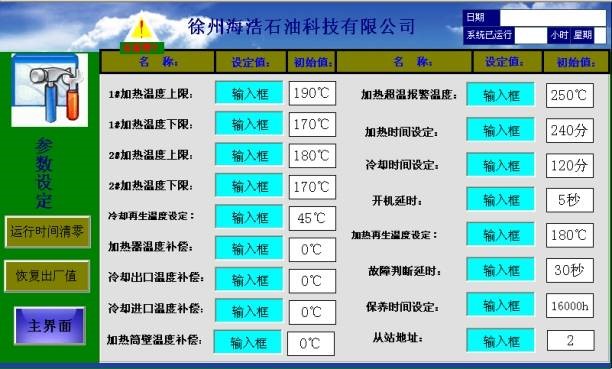

控制方式 | PLC可编程控制器、数显温控仪表 | 专用电控柜、自动再生 |
切换方式 | 双塔/多塔人工手动／自动切换 | 双塔手动切换 |
